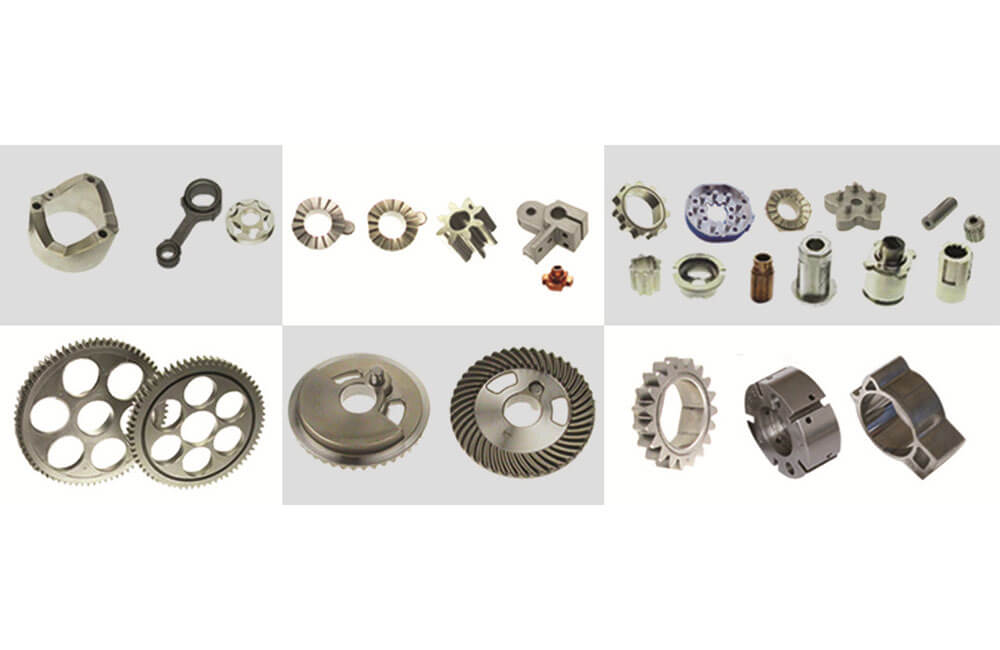

- 滿足多臺階粉末制品成形；
- 全自動成形機；
- 可根據客戶需求設計制作。
FSP高效精密粉末成形機
- 電話: 0514-8784-9888
- 郵箱: sales@yadon.com.cn
-
FSP 粉末成形機壓制曲線
-

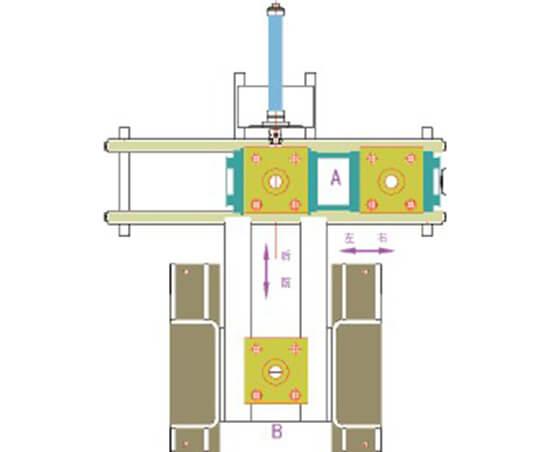

快速更換模架系統
-
1、圖示A為快速換模裝置，B為壓機本體；
2、快速換模裝置可配兩套標準模架；
3、快速換模裝置能夠大大縮短裝模時間、提高壓機的工作效率；
4、能夠在壓機本體之外安裝模具， 便于調模人員對模具的安裝調試；
5、快速換模裝置更能保證調模人員、壓機、模架、模具的安全。
|
名稱 |
FSP-25 |
FSP-60 |
FSP-100 |
FSP-160 |
FSP-200 |
FSP-260 |
FSP-300 |
FSP-400 |
FSP-500 |
FSP-600 |
FSP-800 |
|||
|
最大加壓力 |
KN |
250 |
600 |
1000 |
1600 |
2000 |
2600 |
3000 |
4000 |
5000 |
6000 |
8000 |
||
|
最大脫模力 |
KN |
125 |
300 |
500 |
800 |
1000 |
1300 |
1500 |
2000 |
2500 |
2500 |
2500 |
||
|
中模受壓力 |
KN |
125 |
300 |
500 |
800 |
1000 |
1300 |
1500 |
2000 |
2500 |
2500 |
2500 |
||
|
上滑塊行程 |
mm |
130 |
170 |
180 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
||
|
上滑塊調整量 |
mm |
0~60 |
0~80 |
0~100 |
0~150 |
0~150 |
0~150 |
0~150 |
0~150 |
0~150 |
0~150 |
0~150 |
||
|
粉末填充深度 |
mm |
100 |
120 |
140 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
||
|
加壓行程 |
mm |
0~30 |
0~40 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
0~50 |
||
|
脫模行程 |
mm |
0~70 |
0~80 |
0~90 |
0~100 |
0~100 |
0~100 |
0~100 |
0~100 |
0~100 |
0~100 |
0~100 |
||
|
最終加壓行程 |
mm |
0~8 |
0~10 |
0~10 |
0~10 |
0~10 |
0~10 |
0~10 |
0~10 |
0~10 |
0~10 |
0~10 |
||
|
上沖氣缸復位行程 |
mm |
80 |
100 |
110 |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
||
|
增欠量充填行程 |
mm |
5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
||
|
成形能力 |
S.P.M |
6~24 |
5~20 |
6~15 |
6~15 |
6~15 |
6~15 |
6~15 |
6~15 |
5~14 |
5~14 |
5~14 |
||
|
主電機功率 |
KW |
5.5 |
11 |
15 |
22 |
37 |
37 |
45 |
55 |
55 |
75 |
90 |
||
|
無極調速 |
|
變頻器 FDI |
||||||||||||
|
調整裝置 |
上滑塊 |
|
手動調整 |
電動調整 |
||||||||||
|
脫模 |
||||||||||||||
|
最終加壓 |
||||||||||||||
|
充填 |
||||||||||||||
|
模架面位置 |
||||||||||||||
|
壓力指示裝置 |
數字顯示，噸位負荷檢測 |
|||||||||||||
| 離合器、制動器 |
進口氣動離合制動器（組合式） |
|||||||||||||
|
芯棒 |
浮動式 |
|||||||||||||
|
供油裝置 |
集中式自動強制性潤滑供油 |
|||||||||||||
|
供粉裝置 |
凸輪直線式 / 伺服送料（選配） |
|||||||||||||
|
安全保護裝置 |
光電管（選配） |
|||||||||||||
|
模架固定方式 |
液壓鎖緊（選配） |
|||||||||||||
|
工作臺板 |
安裝滾輪（選配） |
|||||||||||||
|
沖床外形（參考） |
高（H） |
mm |
3050 |
4850 |
5055 |
5950 |
6155 |
6860 |
8050 |
8100 |
9300 |
9350 |
9420 |
|
|
寬（W） |
mm |
1450 |
2300 |
2500 |
3100 |
3210 |
3210 |
3300 |
3400 |
3430 |
3470 |
3470 |
||
|
深（D） |
mm |
1000 |
1500 |
1515 |
1860 |
1985 |
2045 |
2150 |
2300 |
2500 |
2670 |
2672 |
||
|
總重量（參考） |
kg |
2000 |
9000 |
11500 |
18500 |
25000 |
30000 |
38000 |
40000 |
58000 |
60000 |
68000 |
||
